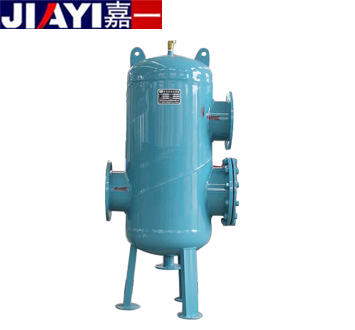

自潔式排氣水過濾器為多功能系統部件，具有壓差自動報警功能、氣水分離功能又有過濾功能。過濾器自潔能力強，不用經常清掃過濾網。對水系統中的氧化鐵皮、老垢、污泥和空氣等雜質進行有效的排除，以充分發揮和保證水質的清潔。

水系統中的空氣對系統中的水泵、鍋爐、熱交換器、制冷機等設備及部件易產生腐蝕和損壞，使用壽命及效率大大降低。僅在系統至高點設置排氣閥效果不佳，當壓力減少時被溶于水中氣體會重新形成氣泡，尤其在水泵前會有大量氣體分離出來。

自潔式排氣過濾器利用氣水分離、沉降、過濾等機理。當冷卻水、熱水、冷凍水系統中水進入自潔式排氣過濾器時，體積擴大，流速急劇降低，水中氣泡分離上升至聚氣區，小氣泡吸附在分離板上，當形成大氣泡上升至聚氣區后通過自動排氣閥排除。帶有污物的循環水在過濾器中污物隨水流沉降，通過分離板后污物得到了加速，在濾芯的兩側迅速沉降在存污區，因存污區容污量大，只需定期開啟排污閥。經過空氣和污物分離較干凈的水經濾芯流入水泵入口，由于水泵及水流的沖擊下濾芯有較小的振動，能將個別貼附在濾芯外側的污物振落，達到自潔的目的。

●立式、臥式隨意，占空間面積??；

●進出口夾角有0°，90°，180°，270°。任意角度，機房布置靈活

●有自潔濾網功能，不需開蓋清理濾網

●能排除水中氣泡和溶于水中的空氣，減少系統腐蝕，保護水泵葉輪；

●減少系統腐蝕，保護水泵葉輪

●容納污垢容量大

●部件阻力小

●污物增加系統阻力不變

●形式多，有T型、直角型、Ⅰ型、Ⅱ型各種形式

規格DN 參考流量 A D B C E F 重量Kg
50 5-7 320 159 130 320 15 25 35
65 8-11 380 219 150 370 15 25 45
80 15-20 460 273 175 420 15 25 60
100 25-35 520 325 210 500 15 25 80
125 45-60 580 377 235 600 15 40 110
150 60-85 640 426 260 700 15 40 160
200 90-130 720 470 300 800 15 40 220
250 150-260 780 500 360 950 15 50 280
300 250-400 890 600 400 1050 15 50 350
350 450-650 1000 700 460 1200 15 50 420
400 650-900 1120 800 515 1350 15 65 490
450 900-1100 1100 560 1450 15 65 560
500 1150-1500 1240 1000 610 1600 15 65 640
550 1300-1700 1340 1000 640 1700 15 80 720
600 1600-2000 1440 1100 600 1840 15 80 810
650 1900-2300 1440 1100 720 1960 15 80 900
700 2200-2700 1540 1200 760 2100 15 80 1000
GCQ-Ⅰ、Ⅱ自潔式排氣水過濾器參考數據

規格DN 參考流量m/h A B C D E F G H I Ⅰ重量kg Ⅱ重量kg
50 7-10 219 520 160 210 380 300 15 25 200 50 52
65 12-21 273 580 180 230 440 400 15 25 220 70 73
80 20-30 325 700 210 290 510 450 15 25 240 90 94
100 35-55 377 820 250 330 570 500 15 40 250 120 125
125 60-90 426 910 280 360 600 600 15 40 270 150 156
150 85-120 500 1020 320 410 740 650 15 40 270 190 197
200 130-250 600 1200 380 470 860 750 15 50 270 240 250
250 260-400 700 1450 450 580 980 850 15 50 290 320 335
300 400-650 800 1570 490 620 1090 1000 15 50 290 450 470
350 650-900 900 1840 540 780 1290 1100 15 65 300 640 665
400 900-1100 1000 1990 590 840 1320 1250 15 65 300 700 730
450 1100-1500 1100 2190 640 940 1440 1350 15 65 300 880 910
500 1500-2000 1200 2560 740 1110 1540 1450 15 80 320 1160 1200
550 1900-2300 1200 2720 780 1150 1540 1450 15 80 320 1240 1290
600 2200-2800 1300 2830 840 1180 1640 1550 15 80 320 1350 1410
650 2700-3200 1300 2960 890 1220 1640 1550 15 80 340 1400 1460
700 3100-3600 1400 3130 940 1270 1740 1650 15 80 340 1500 1570

工業冷卻水系統，空調水系統，熱交換水系統，生產生活熱水供應系統，熱水采暖鍋爐水系統等。
